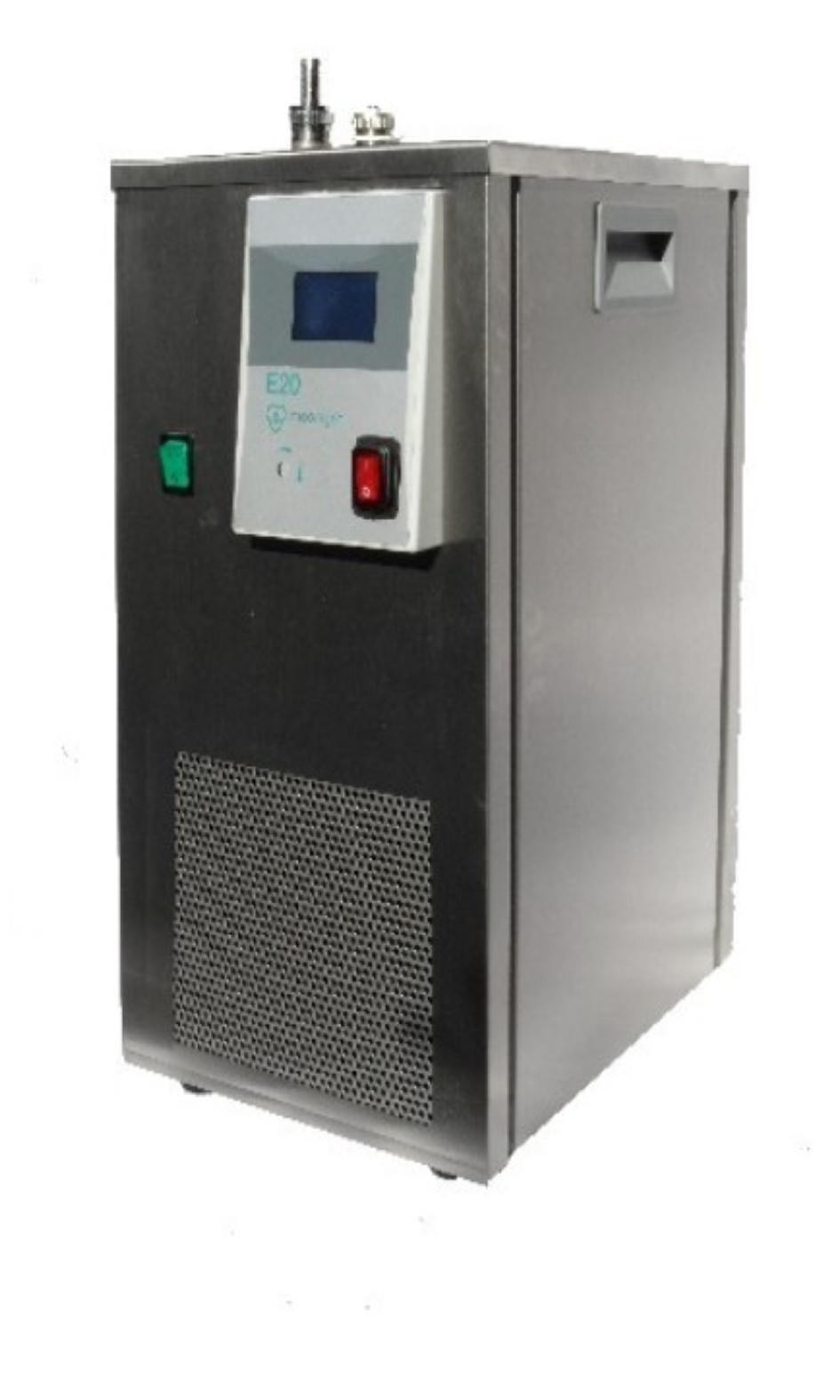

Funke medingen - Kreislaufkühler Kreislaufkühler mit Heizung

Kreislaufkühler mit Heizung dienen zum kontinuierlichen Temperieren offener oder geschlossener externer Systeme in einem Arbeitstemperaturbereich von 0 C bis + 65 C (maximal bis + 90 C). (Bei der Temperierung geschlossener externer Systeme ist ein zusätzlicher Ausgleichsbehälter notwendig.) Die Heizung steht bei Inbetriebnahme immer zur Verfügung, die Kältemaschine kann bei Bedarf manuell zugeschaltet werden.

Betriebstemperaturbereich:    0 ... + 65 C
Arbeitstemperatur gemessen
bei 20 C am Ausgangsstutzen:
   +/- 0,25 K zur Istwertanzeige
Temperaturkonstanz:    +/- 0,1 K
Heizleistung:    1,0 kW
Förderleistung der Umwälzpumpe:    18 l/min *
Förderhöhe der Umwälzpumpe:    3 mWS *
Kälteleistung bei 20 C:    250 W
Kältemittel (FCKW frei):    R 134a (120 g)
Füllvolumen:    ca. 1,0 l
Abmessungen (B x T x H):    280 x 380 x 500 mm
Gewicht:    25 kg
Netzanschlüuss:    230 V / 50 Hz **
Anschlussleistung:    max. 1,3 kW

* stark abhängig von der Schlauchverlegung
** Sonderspannung auf Anfrage

Option:
  • Temperaturerweiterung bis 90 C

  • Schnittstelle RS 232

  • Anschluss für externen Temperaturfühler Pt 100

  • Ausgleichsbehälter zum Betrieb bei offenen externen Gefäßen



  • Kreislaufkühler / Tischgeräte, FCKW frei

    Temperaturbereich:    -10 ... +40 C
    Kältemittel (FCKW frei):    R 134a
    Pumpe:    0,5 bar / 18 l/min
    Tankinhalt:    3,5 l
    Abmessungen (L x B x H):    360 x 280 x 520 mm





  • digitale Temperaturanzeige und -einstellung

  • gut sichtbare Füllstandsanzeige, Niveauschutz

  • leicht zugängliche Einfüllöffnung und Ablasshahn

  • Schlauchanschlüsse 1/2 " bzw. nach Kundenwunsch

  • Betriebsspannung 230 V/50 Hz, ab KK 20 400 V/50 Hz


  • Die Geräte KK6TBC, KK8TBC und KK9TBC besitzen zusätzlich eine Schnittstelle RS 232.

    Bezeichnung    Kälteleistung bei 15 C    Temperatureinstellung und -anzeige Temperaturkonstanz
    KK4TB 400 analog (ohne Anzeige) +/- 2 C
    KK6TB 600 analog (ohne Anzeige) +/- 2 C
    KK8TB 800 analog (ohne Anzeige) +/- 2 C
    KK9TB 900 analog (ohne Anzeige) +/- 2 C
    KK4TBE 400 digital (Auflösung 0,1 K)    +/- 0,5 C
    KK6TBE 600 digital (Auflösung 0,1 K) +/- 0,5 C
    KK8TBE 800 digital (Auflösung 0,1 K) +/- 0,5 C
    KK9TBE 900 digital (Auflösung 0,1 K) +/- 0,5 C
    KK6TBC 600 digital (Auflösung 0,1 K) +/- 0,1 C
    KK8TBC 800 digital (Auflösung 0,1 K) +/- 0,1 C
    KK9TBC 900 digital (Auflösung 0,1 K) +/- 0,1 C


    Kreislaufkühler / Standgeräte, FCKW frei

    Temperaturbereich:    -10 ... +40 C
    Kältemittel (FCKW frei):    R 134a
    Temperatureinstellung:    digital
    -Auflösung:    0,1 K
    Temperaturanzeige:    digital
    - Auflösung:    0,1 K
    Temperaturkonstanz:    +/- 0,5 K


  • digitale Temperaturanzeige und -einstellung

  • gut sichtbare Füllstandsanzeige, Niveauschutz

  • Kontroll- und Warnleuchten

  • leicht zugängliche Einfüllöffnung und Ablasshahn

  • Schlauchanschlüsse 1/2 " bzw. nach Kundenwunsch

  • Rollfüße

  • Betriebsspannung 230 V/50 Hz, ab KK 20 400 V/50 Hz





  • Bezeichnung    Kälteleistung bei 15 C    B x T x H in mm    Pumpe: l/min / bar    Tankinhalt in l
    KK 6 600 400 x 450 x 570 30 / 0,6 * 5
    KK 8 800 400 x 450 x 570 30 / 0,6 * 5
    KK 10 1000 400 x 450 x 570 30 / 0,6 * 5
    KK 12 1200 400 x 450 x 670 30 / 1,0 * 5
    KK 14 1400 400 x 450 x 670 30 / 1,0 * 5
    KK 20 2000 550 x 650 x 1100 12 / 3,0 * 20
    KK 30 3000 550 x 650 x 1100 12 / 3,0 * 20
    KK 40 4000 550 x 650 x 1100 12 / 3,0 * 40
    KK 60 6000 550 x 650 x 1100 12 / 3,0 * 60
    KK 80 8000 800 x 1000 x 1600 25 / 4,0 * 80
    KK 100 10000 800 x 1000 x 1600 25 / 4,0 * 80

    (* auf Anfrage andere Pumpenleistungen möglich)

    Option ab KK 20: - mit Heizung 2 kW
    - Fernbedienung
    - Differenztemperaturregler
    - Übertemperaturschutz
