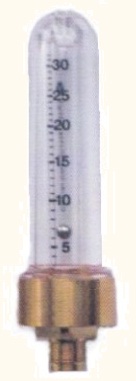

Der Durchflussmesser Typ 514 ist speziell für Schutzgasschweißung entwickelt worden. Er kann direkt in das Druckminderventil eingeschraubt werden. Bei Schaffung eines entsprechenden Anschlussgewindes kann das Gerät auch für die Messung anderer gasförmiger Medien verwendet werden. Aus diesem Grund wurde es mit weiteren Messbereichen versehen und damit zum Typ 514.1 erweitert.
Aufbau:
Eine Armatur aus Messing mit Gewindeanschluss M 14 x 1 enthält die Zu- und Rückflussleitung. Der in der Mitte befindliche Zufluss wird zu einem, mit Gummi gedichteten, konischen Glasrohr geführt. In diesem Messrohr befindet sich der Schwebekörper, der als Kugel ausgeführt ist. Die Oberkante des Schwebekörpers gibt je nach Höhenstellung die Durchflussmenge an der Teilung des Messrohres an. Als Rückflussleitung dient der Raum zwischen Glasrohr und durchsichtiger Kappe.. Die Abdichtung des Gewindeanschlusses M 14 x 1 wird unmittelbar gegen Metall ausgeführt.
Technische Daten: | |
Messgut: | gasförmig (nicht aggressiv) |
Messrohrlänge: | 95 mm |
Nenndruck: | 0,6 MPa |
Betriebstemperaturbereich: | 0 bis +50 °C |
Genauigkeitsklasse: | 2,5 (nach VDI/VDE 3513) |
Anschluss: | Gewinde M 14 x 1 |
Werkstoffe: | |
Messrohr | Borosilikatglas oder Polycarbonat |
Schutzkappe | Polycarbonat |
Armatur | Messing |
Schwebekörper | CrNi, Stahl |
Typ |
Medium |
Messbereich |
nachgeschaltetes Ventil |
Arbeitsdruck im Röhrchen |
GK 4 Glas Kugel Ø 4 | Argon | 2 ... 9 N l/min | notwendig | 1 bar (Ü) |
GK 6 Kunststoff Kugel Ø 6 | Formiergas | 5 ... 50 N l/min | notwendig | 2 bar (Ü) |
GK 6 Kunststoff Kugel Ø 6 | Kohlendioxid / Argon | 5 ... 30 N l/min | notwendig | 1 bar (Ü) |
GK 6 Kunststoff Kugel Ø 6 | Kohlendioxid / Argon | 5 ... 20 N l/min | ohne | 0 bar (Ü) |
GK 1 Glas Kugel Ø 4 | Kohlendioxid / Argon | 0,04 ... 1,4 N l/min | notwendig | 0,5 bar (Ü) |
GK 6 Kunststoff Kugel Ø 6 | Stickstoff | 3 ... 35 N l/min | notwendig | 0,75 bar (Ü) |
GK 6 Kunststoff Kugel Ø 6 | Argon | 5 ... 50 N l/min | notwendig | 3 bar (Ü) |
GK 1 Glas Kugel Ø 4 | Argon | 0,15 ... 1 N l/min | ohne | 0 bar (Ü) |
GK 4 Glas Kugel Ø 4 | Sauerstoff | 3 ... 10 N l/min | notwendig | 1 bar (Ü) |
GK 4 Glas Kugel Ø 4 | Formiergas | 6 ... 20 N l/min | notwendig | 5 bar (Ü) |
GK 6 Kunststoff Kugel Ø 6 | Stickstoff | 3 ... 27 N l/min | ohne | 0 bar (Ü) |
GK 6 Kunststoff Kugel Ø 6,35 mit Fang aus Silikon | Kohlendioxid /Argon | 5 ... 32 N l/min | notwendig | 2 bar (Ü) |
