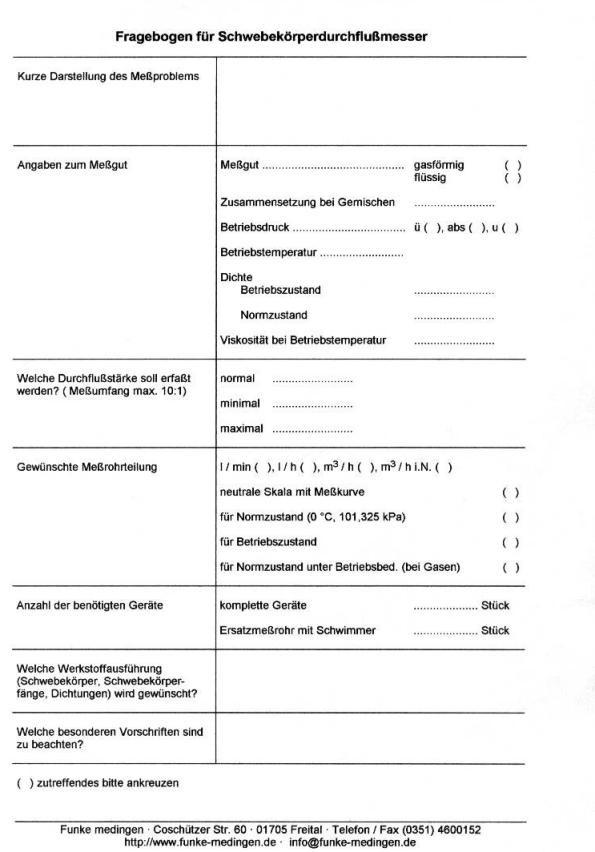

Fragebogen Schwebekörper-Durchflussmesser

GE

Messbereiche
Luft (bei 20 °C, 101,3 kPa)           2 bis max. 170.000 l/h
Wasser (bei 15 °C)           0,1 bis max. 9.700 l/h
max. Betriebsdruck           1 MPa (≤ 1") / 0,6 MPa (> 1")
Betriebstemperaturbereich           -30 bis +150 °C
Genauigkeitsklasse           1,0 für Wasser und Luft oder 2,5 medienbezogen (nach VDI/VDE 3513)
Anschlussart           Rohr-Innengewinde
Flanschanschluss
Skalenausführung           direkt geteilt oder 0 bis 100 SKT mit Charakteristik



GF

Messbereiche
Luft (bei 20 °C, 101,3 kPa)           2 bis max. 440.000 l/h
Wasser (bei 15 °C)           0,1 bis max. 25.000 l/h
max. Betriebsdruck           1 MPa (≤ DN 25) / 0,6 MPa (> DN 25)
Betriebstemperaturbereich           -30 bis +150 °C
Genauigkeitsklasse           1,0 für Wasser und Luft oder 2,5 medienbezogen (nach VDI/VDE 3513)
Anschlussart           Flanschanschluss nach DIN 2501 mit glatter Dichtleiste oder mit Nut nach DIN 2512
Skalenausführung           Lineal oder 0 bis 100 SKT mit Charakteristik





GSV

Messbereiche
Luft (bei 20 °C, 101,3 kPa)    2 bis max. 28.000 l/h
Wasser (bei 15 °C)    0,1 bis max. 950 l/h
max. Betriebsdruck    1 MPa
Betriebstemperaturbereich    +150 °C, +80 °C, +60 °C
Genauigkeitsklasse    1,0 für Wasser und Luft oder 2,5 medienbezogen (nach VDI/VDE 3513)

Anschlussart
Gewinde    gerade durchgehend
Schlauch (max. 60 °C)    gerade durchgehend oder seitlich mit / ohne Nadelventil
Verschraubung    gerade durchgehend oder seitlich mit / ohne Nadelventil
Skalenausführung    direkt geteilt oder 0 bis 100 SKT mit Charakteristik
